一、概述

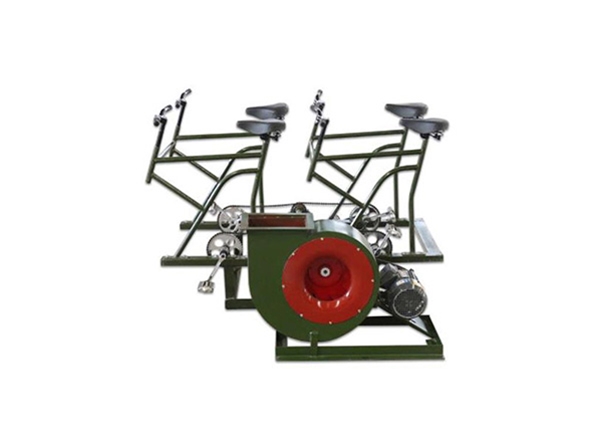

電動腳踏兩用風機是一種人防設備，當人防工事、防空地下室在戰爭時電源被毀，敵方使用原子、化學或細菌武器的情況下采用濾毒式通風防護不可少的設備。其技術指標的重點，是保證戰爭時人力驅動情況下滿足400人單元的濾毒式通風要求，同時，考慮平、戰結合，可利用電力作為人防工事，地下旅館、餐廳和商場等進行通風換氣。

二、工作條件

1、戰爭時（腳踏驅動）

在四個人驅動，腳踏轉速為n=40r/min，風量Q≮1200m3/h，風壓（全壓）：P≮120mmH2O。

2、平時（電動）

用Y90S-4電動機傳動（電機功率）N=1.1Kw，n=1400r/min電源為三相380V，Q=2600-3060m3/h，P=90-60mmH2O。

三、風機安裝

1、安裝前應仔細檢查通風機各連接部分，葉片與機殼是否有碰擦現象。按圖校正風口與葉輪之間間隙尺寸，需保持為水平位置。

2、如機架為散裝裝箱，則應先將散裝件按DJF型風機外形尺寸圖整裝成機架後，按圖示地腳螺栓尺寸共11處分別將機架及增速箱固定到位，盡量使兩軸線同心並在其連接處“絞鏈聯軸器”上裝圓推銷。按使用說明書維護保養進行電動、腳踏變換工況（工況變換手把設在增速箱一側）試運行。

四、維護保養

腳踏電動兩用風機的經常工作方式是電動，隻有戰爭時防空地下室的電源被毀壞才使用腳踏。但一旦使用，都是危急情況，要確保能可靠地運轉，所以平時要加強維護保養，特別是各運動部分。

1、檢查齒輪有無漏油和滲油，必要時更換密封墊圈。

2、對鏈條、牙盤和飛輪均要定期加潤滑油，不使其鏽蝕。

3、檢查支架部分結構，有否腐蝕、損壞或失落緊固件。

4、齒輪箱維護：打開齒輪箱檢查潤滑油，若已變質，則倒盡後加新的120號機油；若油量不足，則添加到油平麵與軸的下表麵齊平。然後由人慢速運轉，檢查有否相擦或撞聲。若無故障，則私人同時運轉5分鍾，若有故障，應及時進行修理或更換零件。

5、風機長期不使用，將皮帶卸下，或將電機底板調送，使皮帶鬆弛。上述保養工作每季度進行一次，濕熱天1至2個月做一次。
